Mai 2020:

Voila quelques informations:

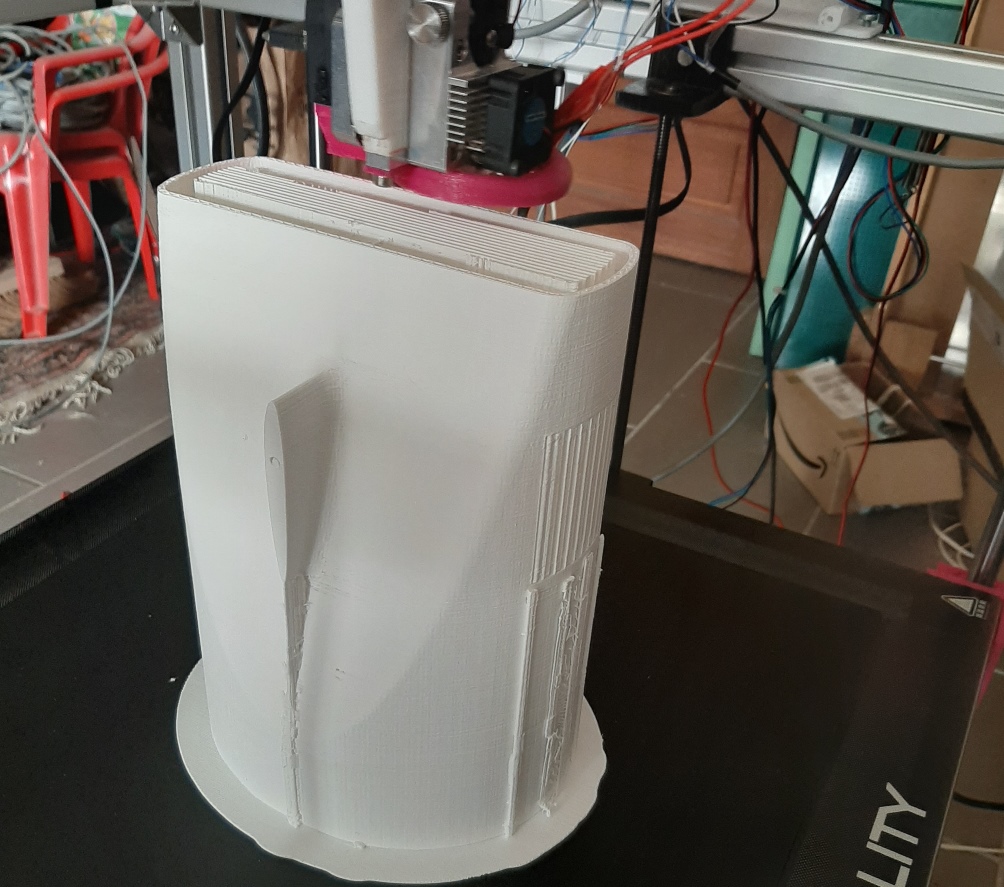

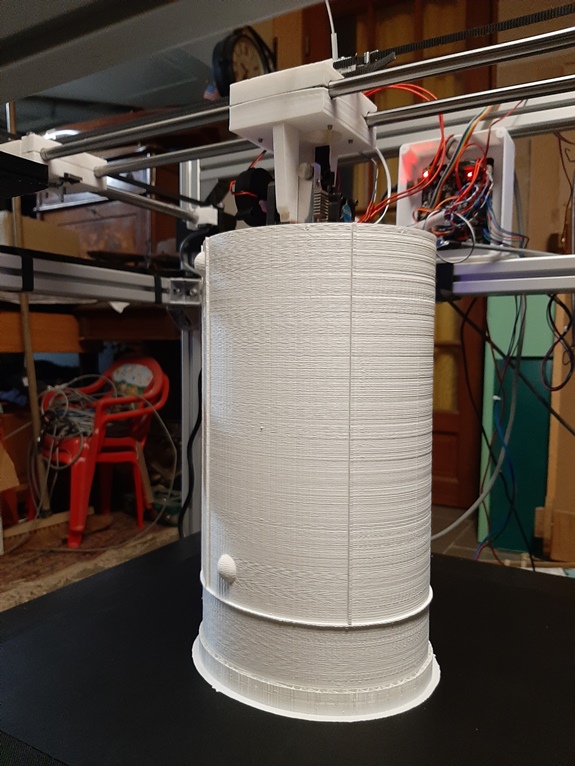

l'impressions prends des jours, chaque piece prend plus de 60 heures d'impression, mais ca fonctionne:

ou encore:

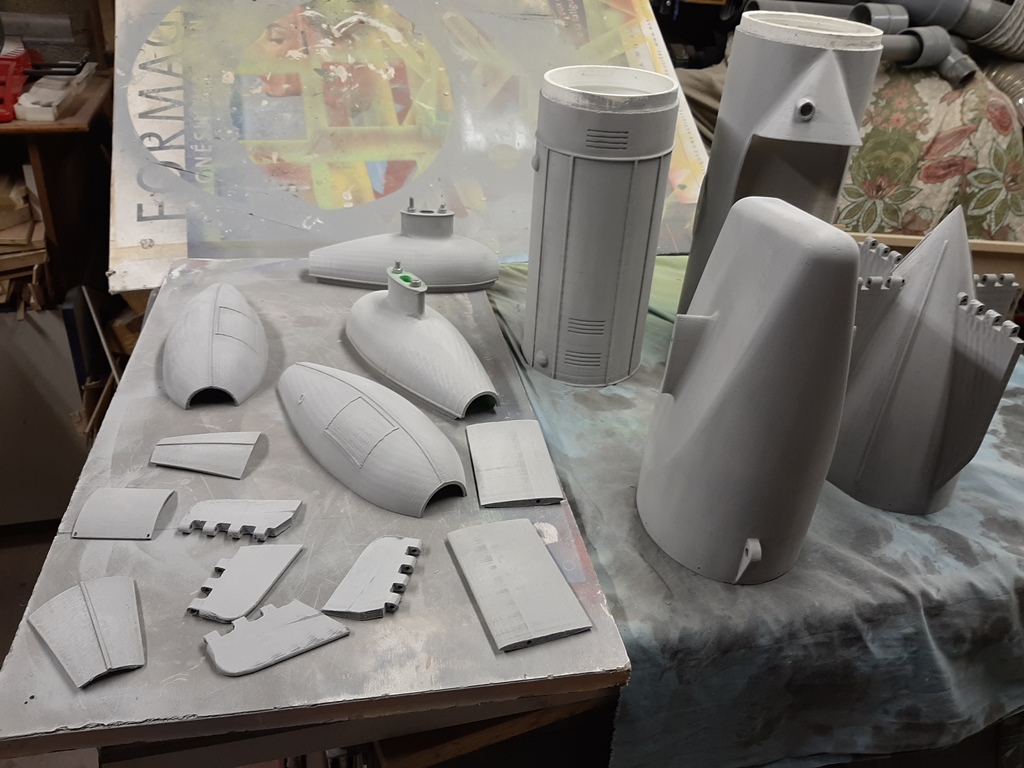

Voici les pieces:

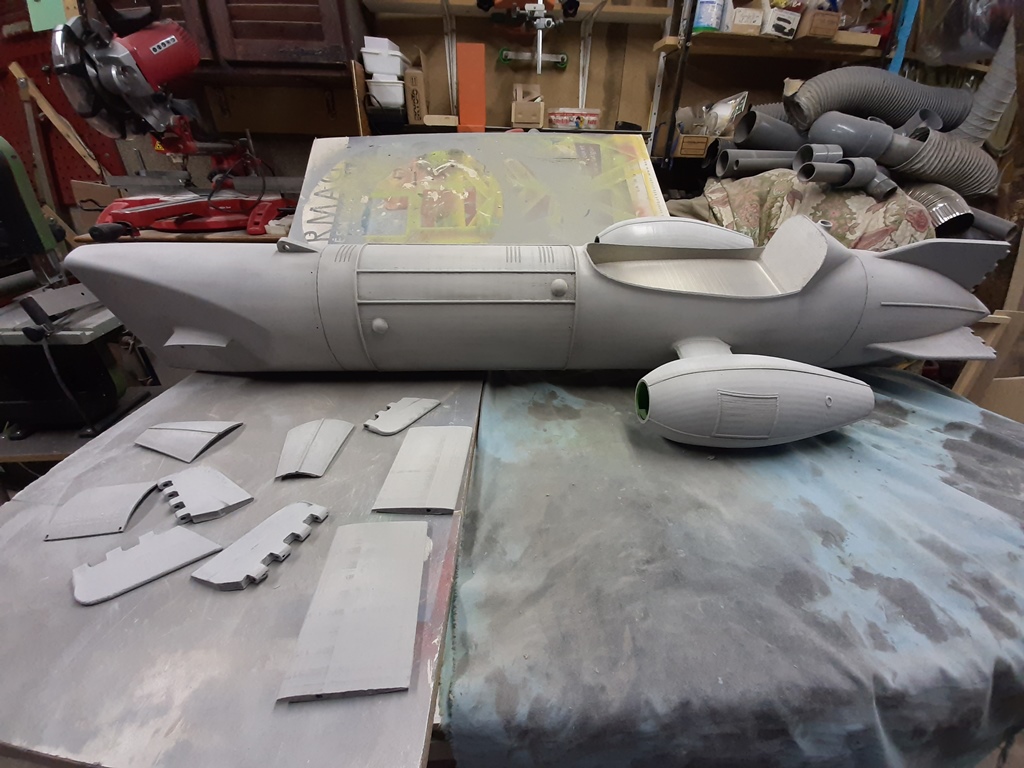

une fois les pièces montées:

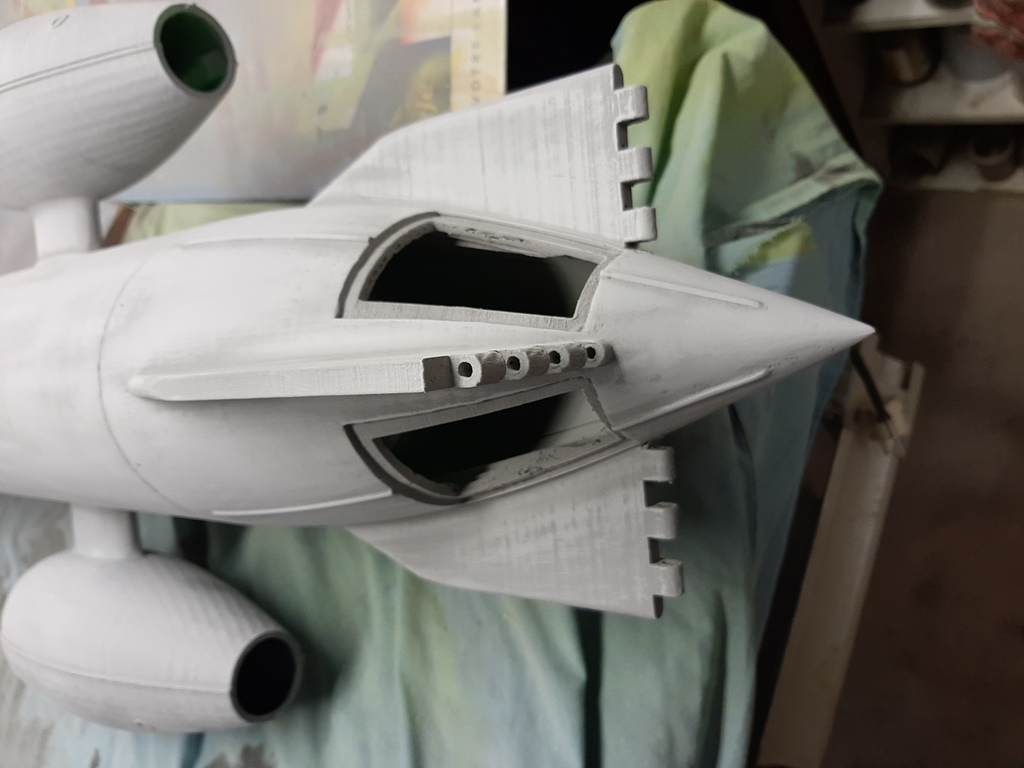

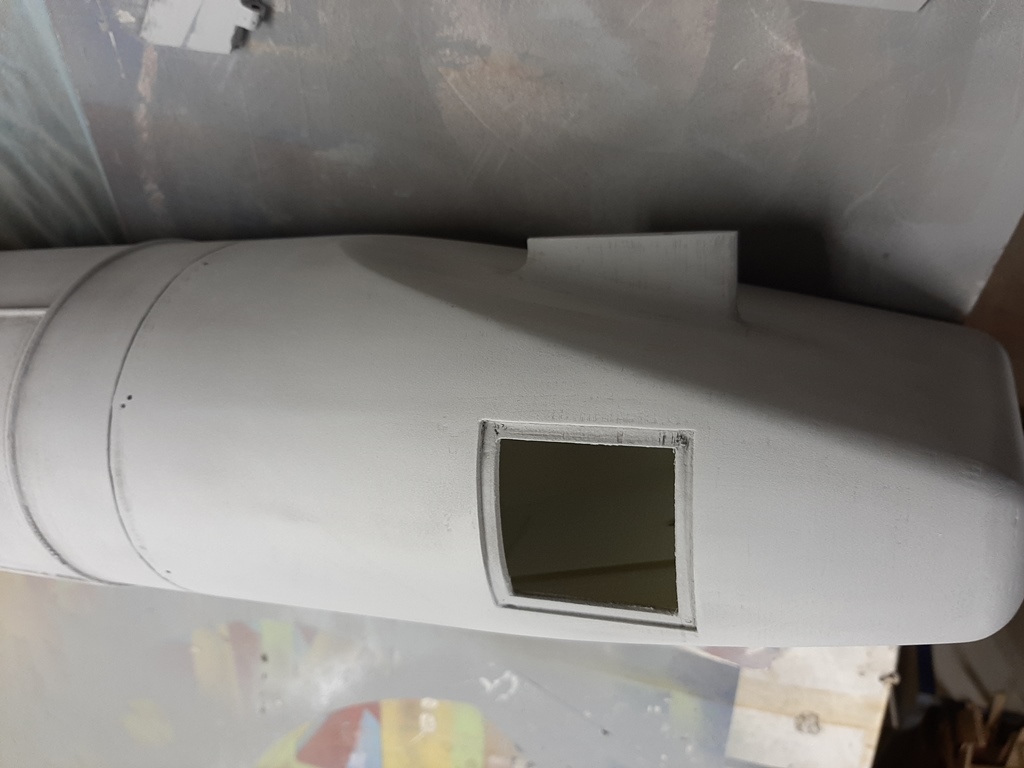

j'ai ajouté des trappes:

C''est un début!

Avril 2020:

Après un long arrêt, le projet repart.
L’idée pour finir le projet est maintenant de faire une imprimante 3d assez grande (500mmx500mmx500mm) e d’imprimer le sous-marin en plusieurs blocs.
Il y a plusieurs avantages :
-permettre le démontage pour l’entretien
-pouvoir réparer les éléments
-être facilement reproductible

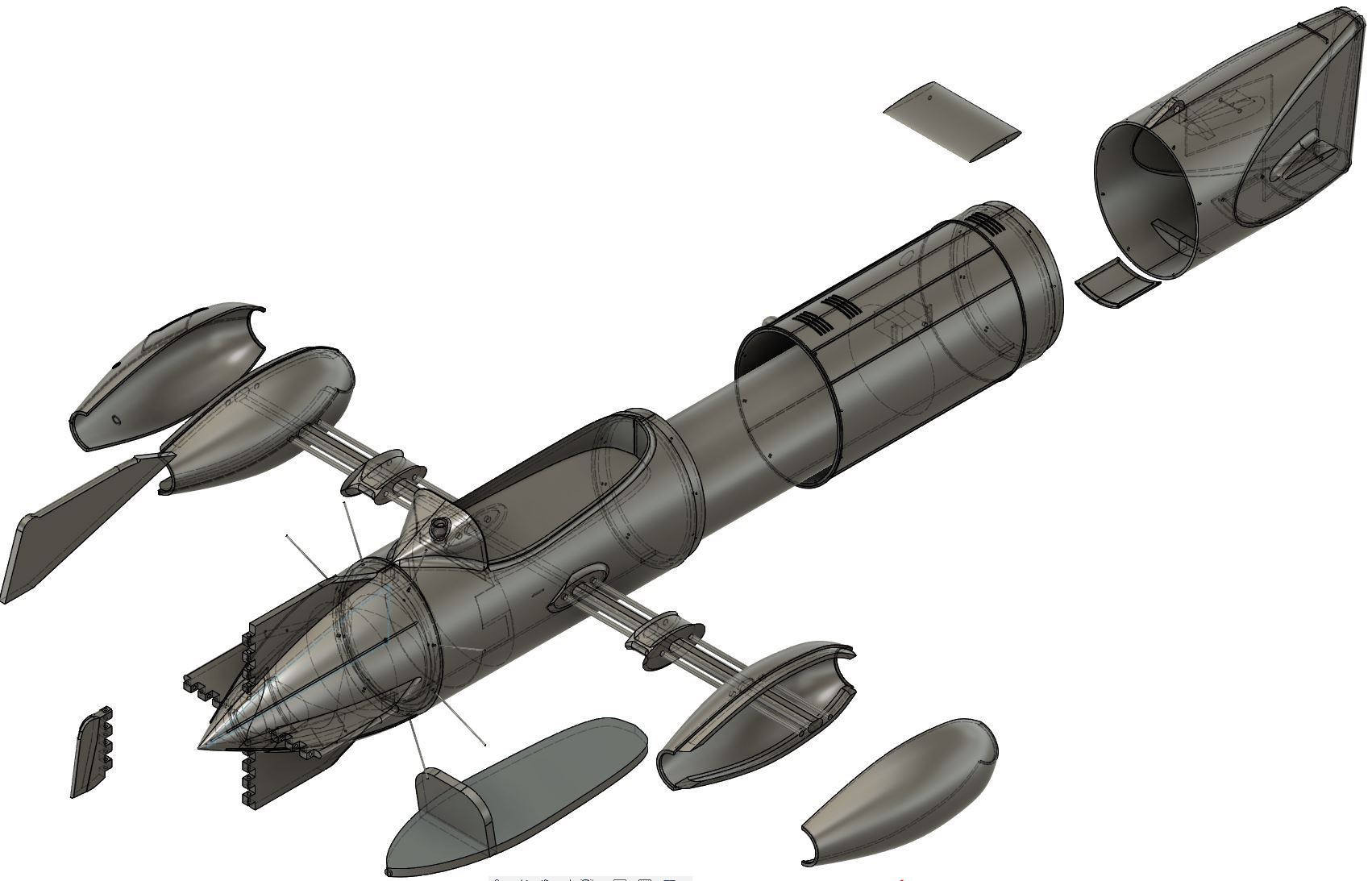

Il faut donc commencer par modifier le plan pour dessiner toutes les pièces :

Le corps est donc composé de 4 tronçons.
Le bloc avant dispose d’une trappe pour les « gouvernes avants »

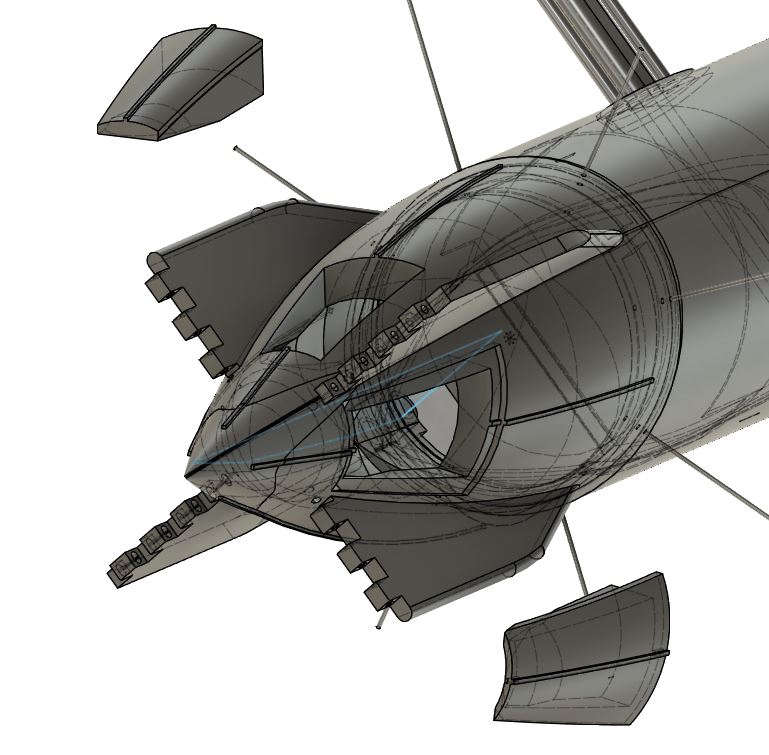

Le bloc arrière dispose de 2 trappes pour les « gouvernes arrières »

Il reste a imprimer pour vérifier ca…

Novembre 2017, début d’un nouveau chantier : un sous-marin.

Apres la visite d’un forum très sympathique www.forumsousmarin.fr , j’ai vu la réalisation d’un sous-marin sur la base du film Captain America.

C’est un nouveau challenge, je ne connais presque rien à ce sujet. Je décide donc de m’inscrire sur le forum et de commencer l’étude.

Il y a deux versions de ce sous-marin, la version film et la version Daniel Simon.

Etape 1: trouver le plus de photos:

Voila les deux photos les plus marquantes :

Etape 2: la modélisation

Il n'existe pas de plan, il faut un faire un.

L'idée de base est d'utiliser Fusion360 pour le réaliser, mais je suis débutant dans ce domaine.

La photo vue de dessus est une bonne base, mais elle est déformée : les perspectives ne sont pas bonne.

Heureusement DXO ViewPoint permet en quelques minutes de régler ce problème :

Voila la version modifiée :

-l’horizon est bon

-les perspectives correctes

Fusion 360

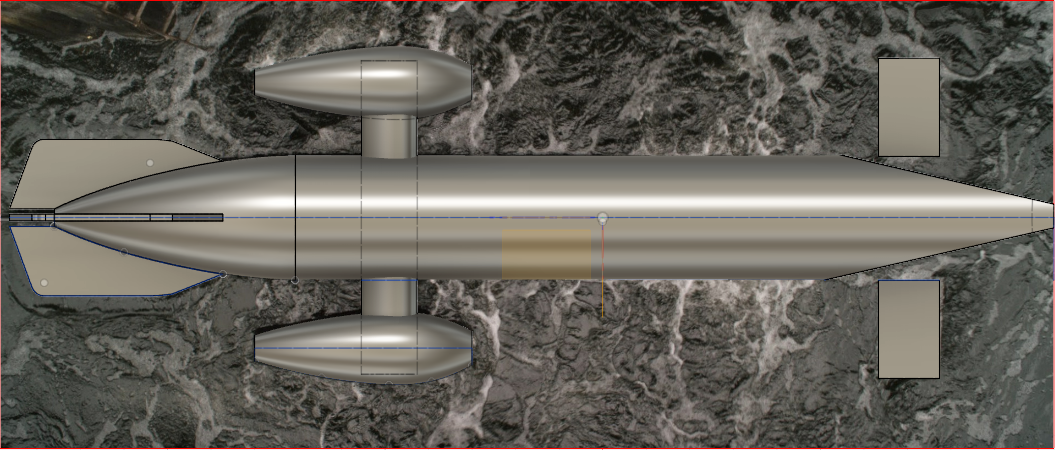

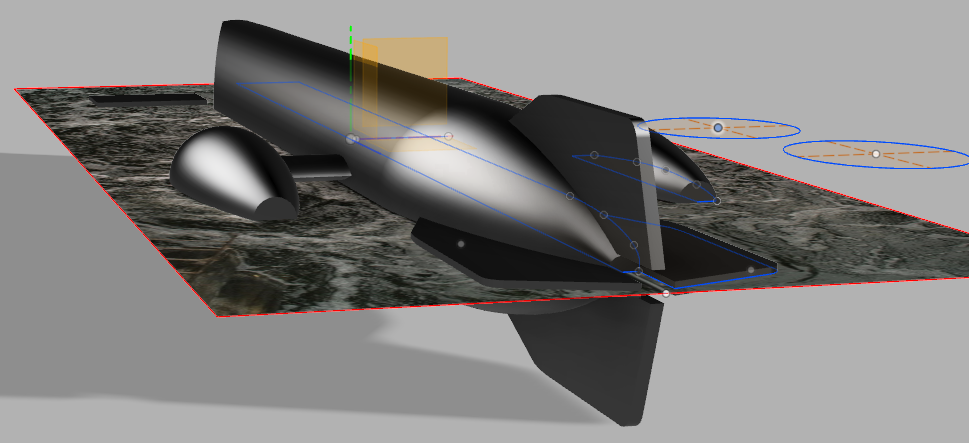

Le logiciel permet de mettre une photo et de la mettre a la bonne échelle :C’est la fonction « Attached Canvas »

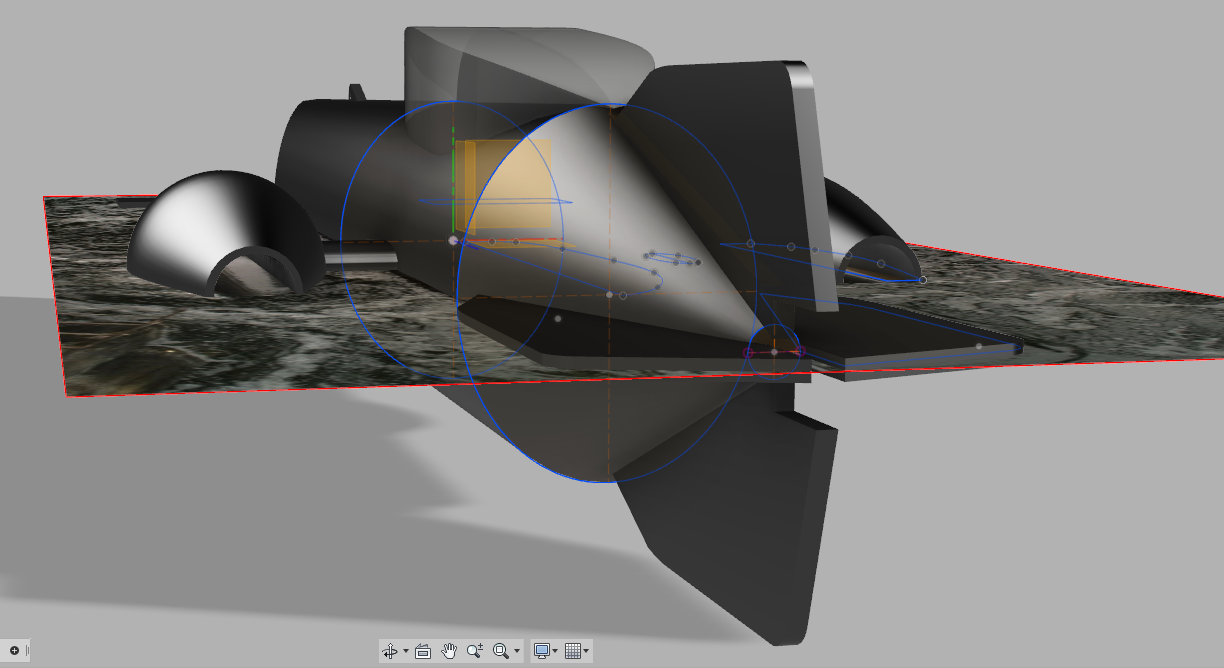

L’idée est de prendre le profil sur la photo et de faire une pièce en 3D en faisant une révolution a 360 du profil.

voila le résultat:

Je trouve que ca ne ressemble pas trop a ce que je cherche.

Sur le fourm, les personnes ayant réalisé ce sous-marin on choisis une section eliptique.

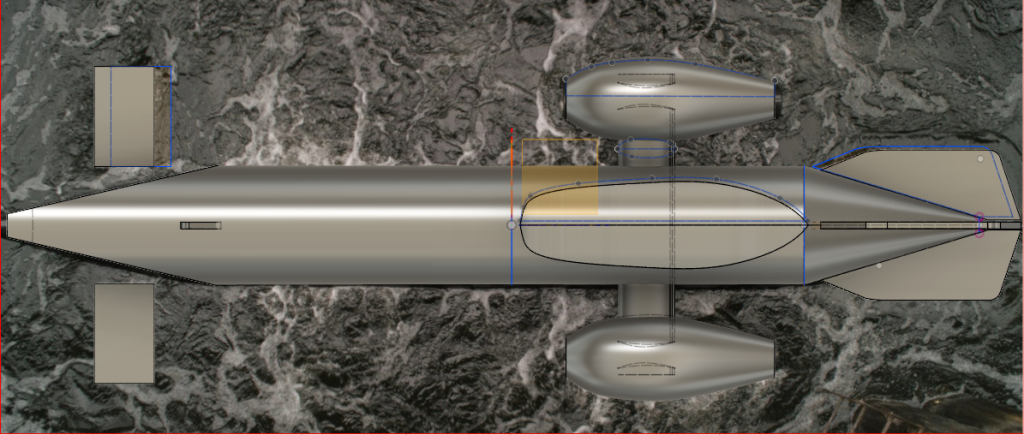

Je recommence donc la modelisation avec une section éliptique:

J'ai aussi augmenté de 20% le diametre des propulseurs: il ne sortent pas entierement de l'eau.

Note: la verriere est grossière, mes connaissances en Fusion 360 ne me permettent pas encore de bien la définir.

J'ai comparé les valeurs aux autres réalisations du forum, et il semble que nous ne soyons pas trop loin....

La solution doit être la bonne.

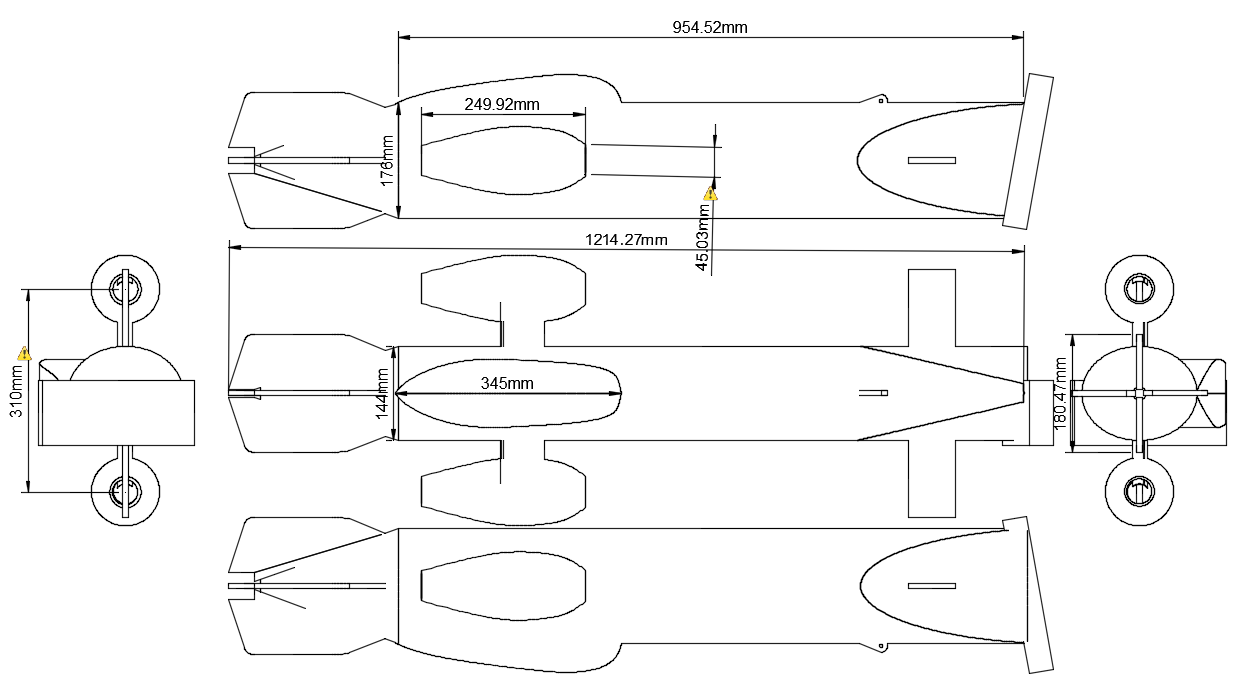

Voila le plan généré par Fusion 360:

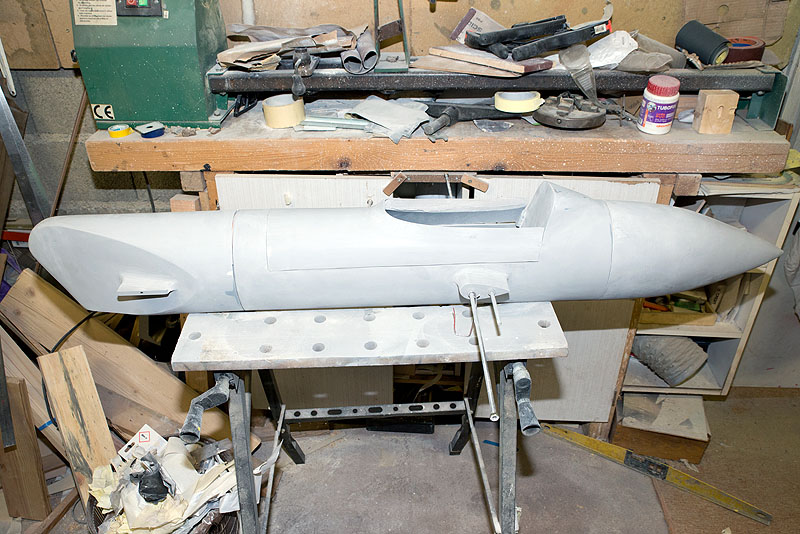

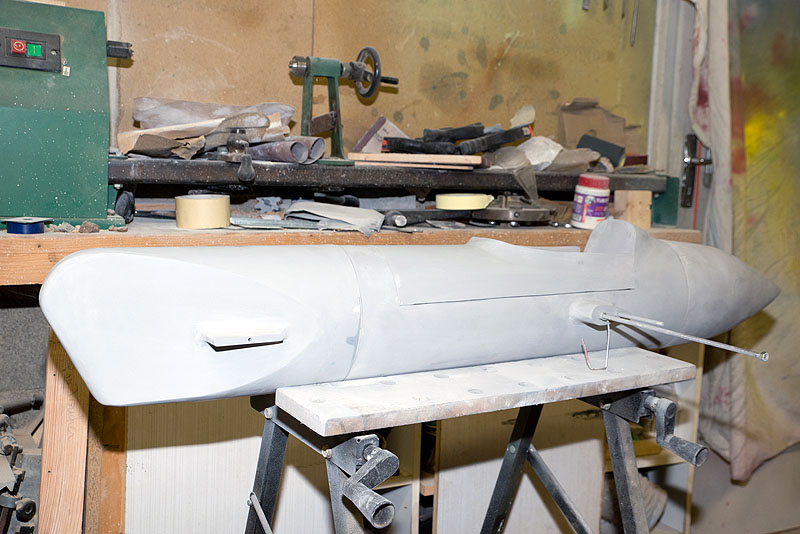

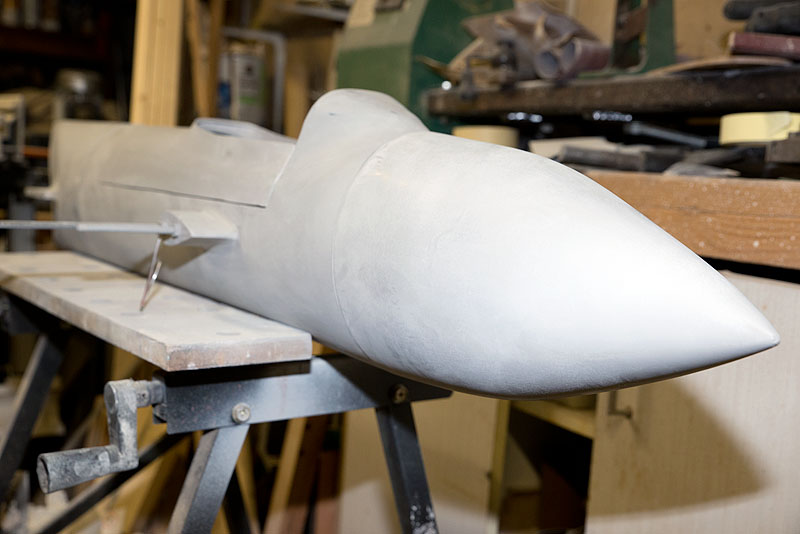

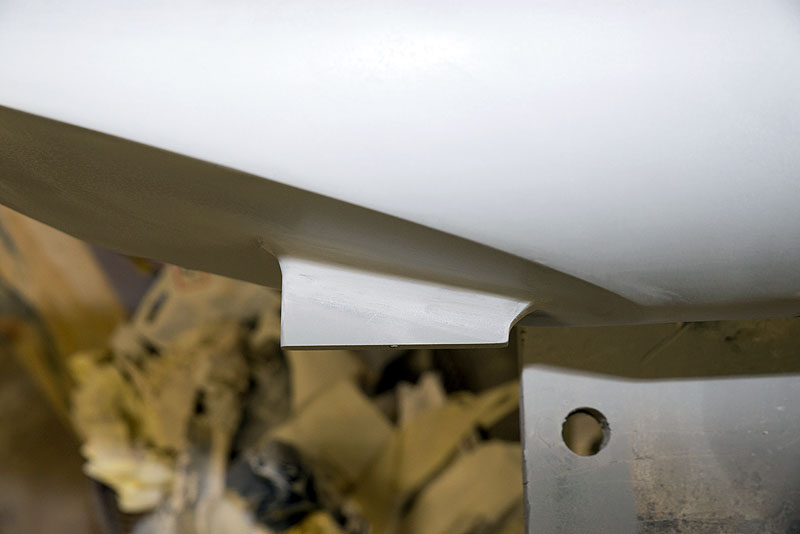

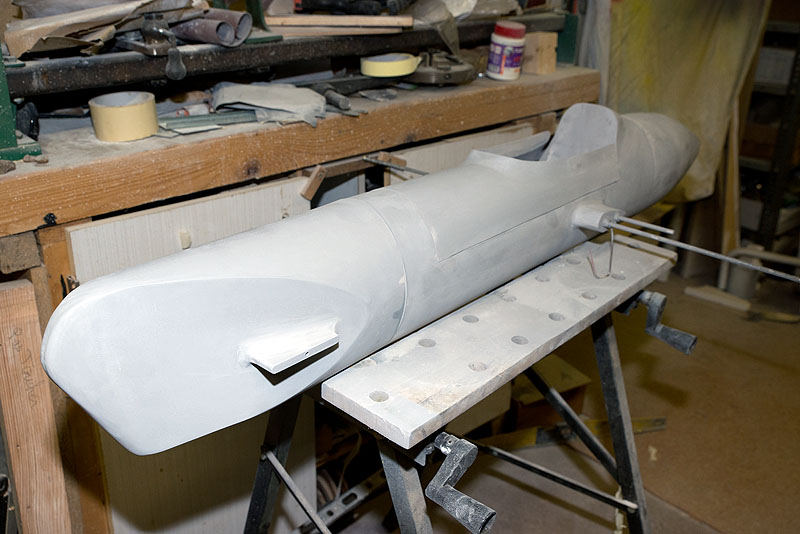

Mise a jour de fin décembre:

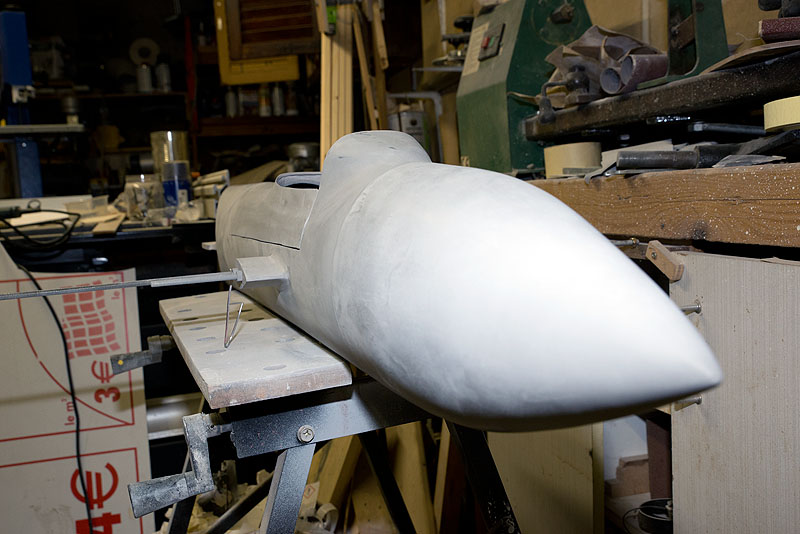

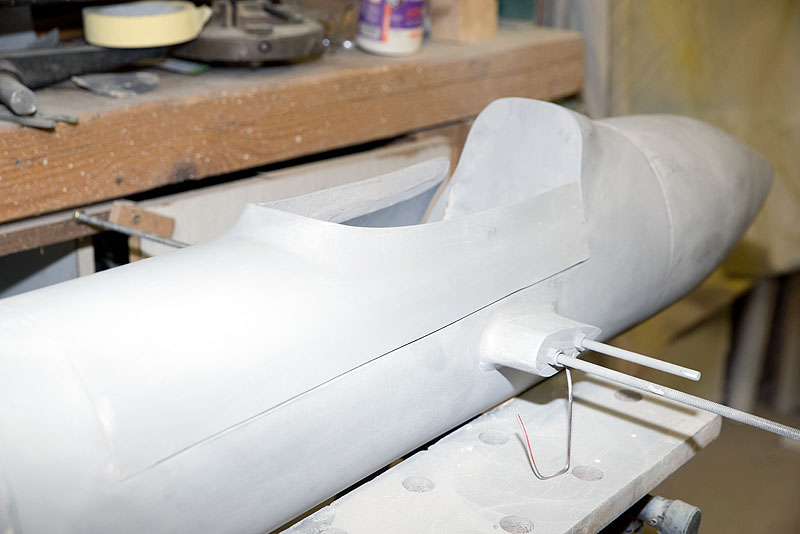

la création du master est en cours, mais il reste du travail

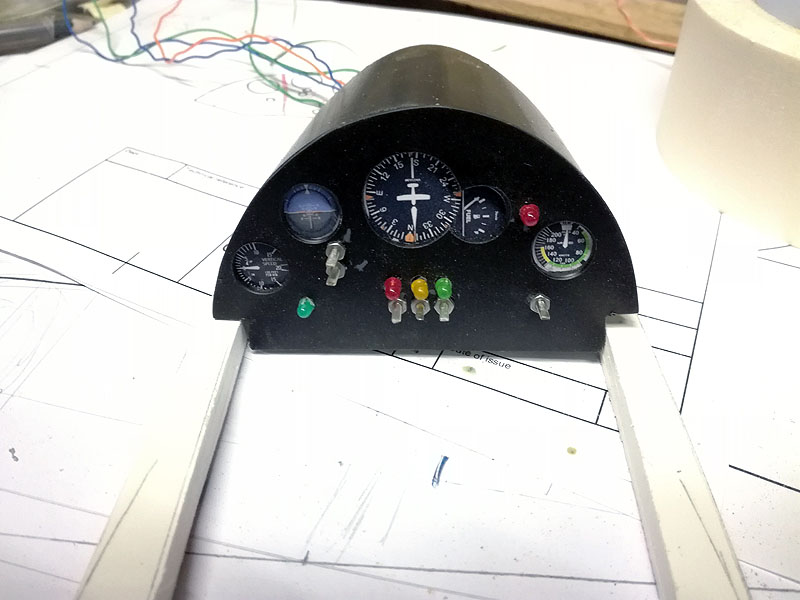

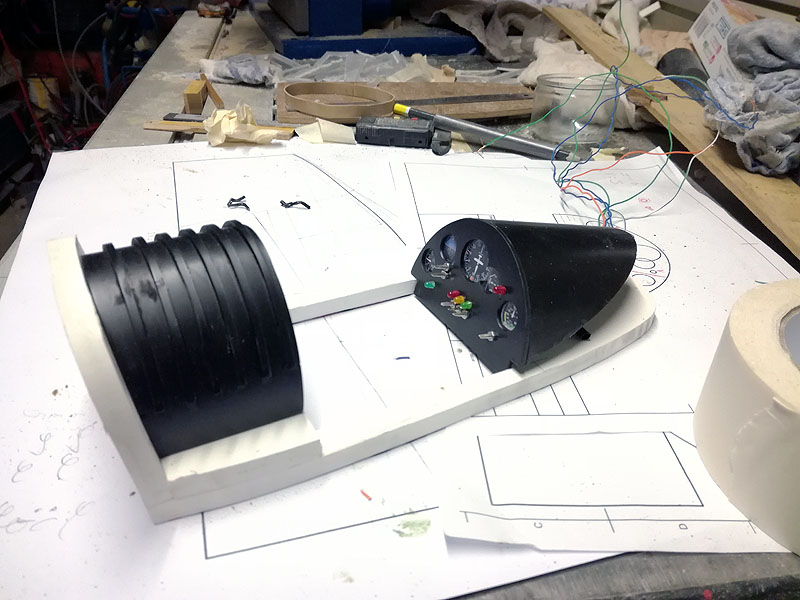

création du cockpit pour changer un peu...
