Pour un projet de modélisme (un riva Aquarama), j’ai besoin de commander plusieurs fonctions :

-la sirène

-l’éclairage

-le bruitage allumage moteur

-…..

Il existe bien des modules pour ça, mais le prix reste élevé.

Apres un petit tour sur le NET, il est possible d’interfacer le recepteur directement sur un arduino.

Commander 4 voies revient donc a un arduino et un module relais (donc quelques euros).

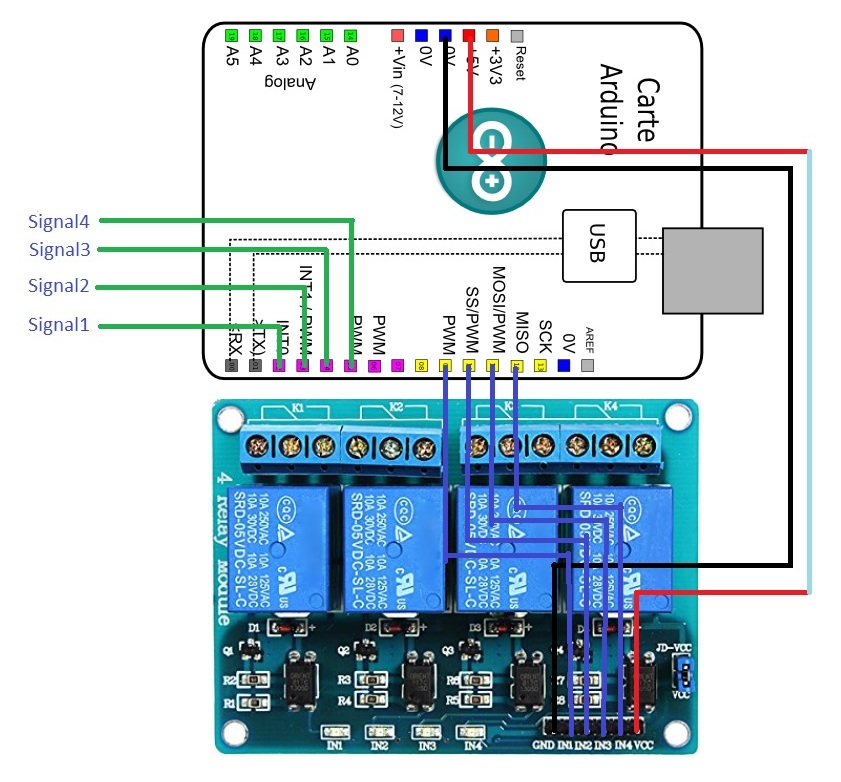

Voici le branchement :

Et oui, il y a uniquement quelques câbles.

Coté soft, c’est plus compliqué.

Je voulais que le hardware soit très simple et je ne voulais pas ajouter des boutons pour le paramétrage des valeurs.

J’ai donc utilisé l’interface USB de l’arduino pour le paramétrage.

Il est donc possible de paramétrer les valeurs de chaque voie séparément via le port série.

Il suffit de connecter l’arduino via l’USB sur son PC et lancer PUTTY.

Le paramétrage s’enregistre dans le ROM et résiste donc aux arrêts électriques.

Le soft est dispo dans la section téléchargement
