photoduino et les flashs

Après plusieurs tests, le photoduino c'est montré incapable de piloter des flashs de type:

Les recherches sur internet ont confirmé ce problème.

mais des solutions existent, et elles marchent

Changement 1:la durée d'impulsion du flash a été modifiée.

Cette modification est faire dans la partie logiciel du photoduino. J'ai rajouté le choix de cette valeur dans le menu de configuration systeme.

Cette modification a réglée le probleme.... mais temporairement.

Changement 2: modification hardware

Un ami (steph_erick) faisant aussi du photoduino m'a donné la solution:

il faut remplacer les thyristors par des FET canal N (bss123 ou 2N7000 dans mon cas), il faut les monter a l'envers (le méplat du mauvais coté).

Dans le cas du 2N7000 il faut simplement faire attention a ne pas utiliser des flashs de plus de 60V (des vieux metz..)

De plus cette solution a l'avantage d'etre moins couteuse que les thyristors d'origine.

Merci steph_erick

Depuis plus de problème avec les flash.

Edit du 29 janvier 2013: je viens de faire mes premiers pas avec eagle, voici donc le detail des modifications:

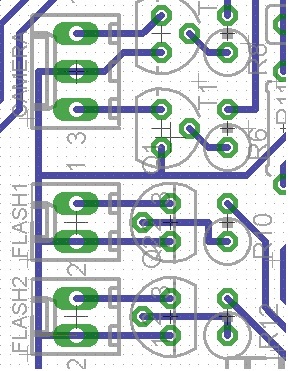

modif1 Nous voyons bien le sens inverse des deux "transitors" du bas, ceux du flash, les 2N7000

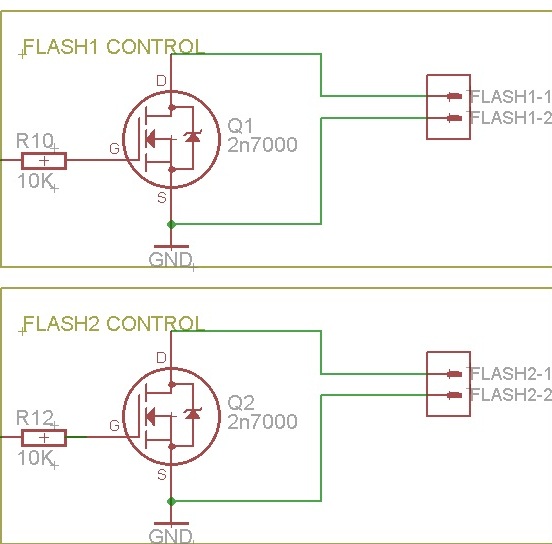

Voici donc le schema:

modif2
